Фрикционное кольцо (или фрикционное колесо) — это ключевой элемент трансмиссии самоходного снегоуборщика. Именно оно передает вращение от двигателя к колесам или гусеницам, отвечая за переключение скоростей. Со временем резиновое или композитное покрытие стирается, и техника перестает ехать или начинает буксовать. Замена этой детали — одна из самых частых сервисных операций, которую можно выполнить в гараже своими руками.
Признаки износа фрикционного кольца
Определить, что деталь требует замены, можно по нескольким симптомам:
- Пробуксовка: Двигатель работает на высоких оборотах, но снегоуборщик не двигается с места или движется рывками.
- Снижение тяги: Под нагрузкой (в глубоком снегу) самоходный привод отключается.
- Металлический скрежет: Слышно трение голого металлического диска о алюминиевую или стальную тарелку привода.
- Потеря скоростей: Невозможно включить определенные передачи, рычаг переключения ходит слишком свободно.
- Запах гари: Характерный запах паленой резины при попытке тронуться с места.
Необходимые инструменты и запчасти
Для работы вам понадобятся:
- Новое фрикционное кольцо (обязательно подбирайте по артикулу модели вашего снегоуборщика, например, для популярных моделей Patriot, Champion или Huter).
- Набор гаечных ключей и головок (чаще всего на 10, 13 и 17 мм).
- Крестовая и шлицевая отвертки.
- Съемник стопорных колец (пассатижи).
- Смазка (литол или силиконовая).
- Медицинский спирт или очиститель тормозов (для обезжиривания).
- Деревянный брусок или подпорка.
Пошаговая инструкция по замене
Важно: перед началом любых работ обязательно выдерните свечу зажигания (колпачок бронепровода), чтобы исключить случайный запуск двигателя.
Шаг 1: Подготовка и слив топлива Установите снегоуборщик на ровную поверхность. Если в баке много бензина, слейте его или пережмите топливный шланг, а сам снегоуборщик немного наклоните назад, на рукоятки, зафиксировав их, чтобы топливо не вытекало в двигатель.
Шаг 2: Демонтаж кожуха и шнека Снимите желоб выброса снега (обычно он крепится на барашках). Открутите болты, удерживающие защитный кожух (раструб) шнека. Чтобы добраться до фрикционного механизма, необходимо снять сам шнековый вал. Для этого выбейте шплинты или открутите болты, фиксирующие опоры вала с обеих сторон.
Шаг 3: Снятие фрикционного механизма Снимите стопорное кольцо и шайбу с оси шнека, после чего потяните шнековый вал на себя и полностью извлеките его из корпуса. Под ним откроется металлическая тарелка фрикционного диска и само резиновое кольцо, надетое на алюминиевый диск.

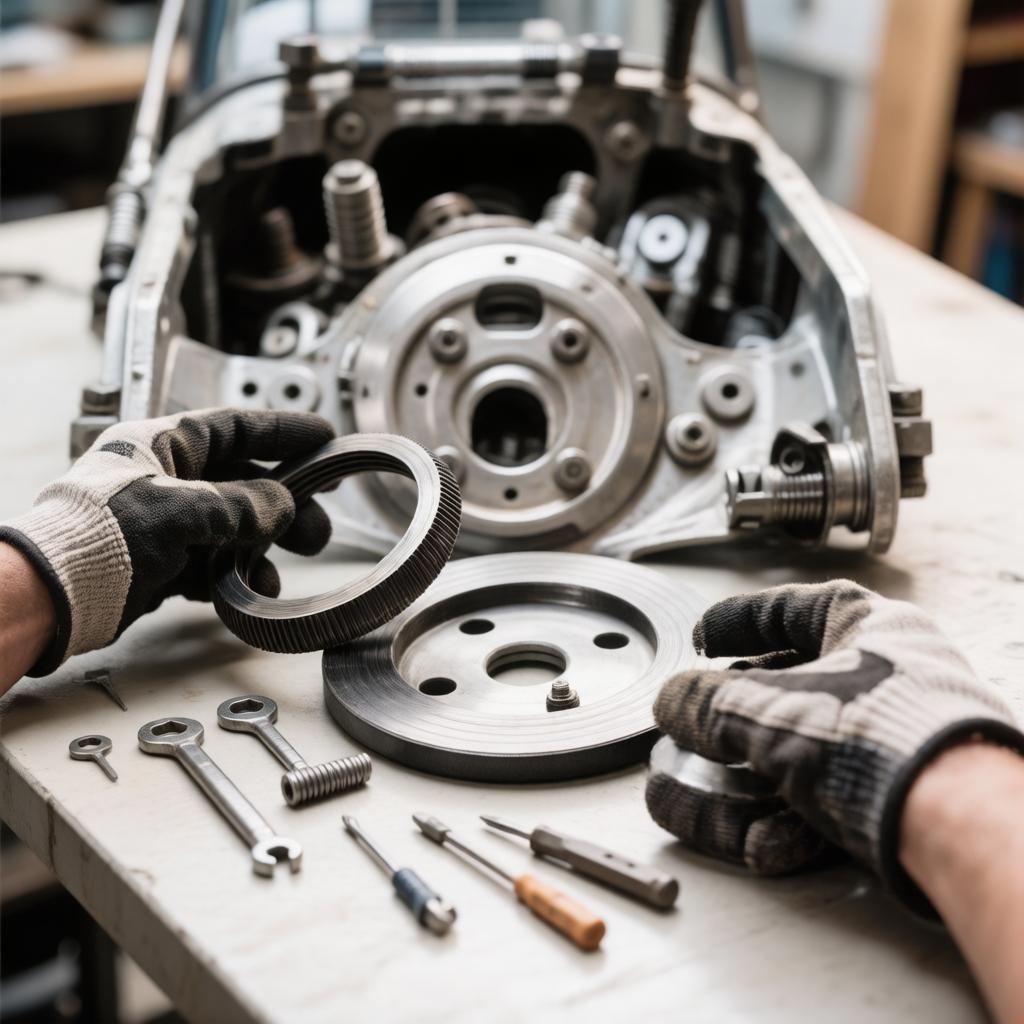

Шаг 4: Замена кольца Открутите шесть болтов (или заклепок), которые крепят старое фрикционное кольцо к алюминиевому диску. Снимите изношенную деталь. Тщательно очистите диск от старой резины, пыли и металлической стружки. Обезжирьте поверхность спиртом. Установите новое кольцо, строго центрируя отверстия. Наживите болты, а затем затягивайте их крест-накрест, чтобы избежать перекоса диска. Не перетягивайте болты, чтобы не сорвать резьбу в мягком алюминии.
Шаг 5: Регулировка и проверка Перед обратной сборкой проверьте расстояние между новым кольцом и тарелкой. Зазор должен быть равномерным по всему диаметру (обычно 1-2 мм). Если механизм имеет натяжной болт (на моделях с вариатором), отрегулируйте его согласно инструкции к технике. Соберите снегоуборщик в обратном порядке: установите шнек, кожух и желоб.
Шаг 6: Тест-драйв Подключите свечу зажигания. Заведите двигатель, включите передачу и проверьте движение. Первое время избегайте сильных нагрузок, дав новому кольцу притереться к тарелке.
Частые ошибки при замене
- Забытый демонтаж шнека. Пытаются подлезть к кольцу, не снимая вал, и срывают грани болтов или повреждают редуктор.
- Плохая очистка диска. Если приклеить новое кольцо на остатки старой резины или грязь, оно сядет с перекосом и сотрется за несколько часов работы.
- Использование неподходящего крепежа. Замена коротких заводских болтов на длинные может привести к тому, что их концы упрутся в корпус снегоуборщика и заблокируют вращение.
- Игнорирование смазки осей. После сборки необходимо смазать оси колес и прижимной механизм, иначе прижим будет неравномерным.
- Замена только кольца при износе тарелки. Если на самой металлической тарелке есть глубокие борозды, новое кольцо сотрется в два раза быстрее. В таком случае тарелку нужно проточить или заменить.
Как продлить срок службы нового кольца
- Никогда не переключайте скорости на ходу. Полностью остановите снегоуборщик перед сменой передачи, чтобы не стирать резину трением.
- Избегайте уборки гравия и льда. Камни и плотная ледяная корка заставляют фрикцион проскальзывать, что ведет к перегреву.
- Храните технику в тепле. На морозе резина теряет эластичность и становится хрупкой. Перед работой дайте машине немного прогреться.
- Регулярно чистите механизм. Налипший снег с песком работает как абразив, ускоряя износ в несколько раз.
Своевременная замена фрикционного кольца вернет вашему снегоуборщику былую маневренность и избавит от необходимости толкать тяжелую технику вручную. Если после замены проблема с приводом осталась, стоит проверить состояние прижимной пружины и натяжение тросика сцепления.
FAQ (Частые вопросы)
Можно ли временно восстановить старое кольцо? Временные методы (наклейка куска автомобильной камеры или ремкомплекта) крайне ненадежны. Центробежная сила и вибрации быстро разрушат такую заплатку, что может привести к повреждению корпуса. Рекомендуется только полноценная замена.
Нужно ли смазывать само фрикционное кольцо? Нет. Резиновое кольцо должно работать только на сухую. Любая смазка или масло на его поверхности приведет к мгновенному проскальзыванию и еще большему износу.
Как часто нужно менять фрикционное кольцо? В среднем ресурс составляет 2–3 сезона при интенсивной уборке плотного снега. При регулярной уборке свежевыпавшего снега на асфальтовой дорожке деталь может прослужить до 5–6 сезонов.
Чек-лист проверки снегоуборщика после замены фрикционного кольца
Этап 1: Механическая сборка (статическая проверка)
- Протяжка крепежа: Проверить затяжку 6 болтов фрикционного кольца (крест-накрест), а также болтов крепления опор шнека и кожуха.
- Свободный ход: Прокрутить шнек и колеса вручную. Детали не должны цеплять за корпус, издавать скрежет или иметь люфт в подшипниках.
- Состояние тросика: Убедиться, что трос привода не пережат при сборке и имеет свободный ход в оплетке.
- Затяжка осей: Проверить затяжку осей колес и наличие шплинтов или контргаек.
- Целостность проводки: Убедиться, что провода зажигания и фар не попали между вращающимися деталями и рамой.
Этап 2: Регулировка трансмиссии
- Зазор прижима: Измерить расстояние между новым кольцом и фрикционной тарелкой (обычно 1–2 мм при отпущенном рычаге). Кольцо не должно касаться тарелки на нейтрали.
- Ход рычага: Проверить плавность хода рычага переключения передач. Он не должен упираться или заклинивать.
- Натяжение пружины: Проверить натяжную пружину прижима (если предусмотрена конструкцией). Она должна возвращать ролик в исходное положение без перекосов.
- Положение вариатора: Если модель с вариатором, проверить положение тарелки относительно ролика при разных передачах.
Этап 3: Запуск и работа на холостом ходу (без нагрузки)
- Запуск: Завести двигатель, дать поработать 2–3 минуты на холостых оборотах. Посторонних шумов (трение металла о металл, гул) быть не должно.
- Проверка на весу: Поднять снегоуборщик на опоры (или попросить помощника придержать), чтобы колеса и шнек висели в воздухе.
- Тест передач: Последовательно включить 1, 2, 3, 4, 5, 6 передачи и реверс (R).
- Колеса должны вращаться равномерно, без рывков.
- При включении нейтрали (N) вращение должно полностью останавливаться.
- При переключении скоростей фрикционное кольцо не должно скрипеть.
- Отключение: При отпускании рычага привода (или выключении передачи) вращение должно прекращаться мгновенно.
Этап 4: Тест-драйв на улице (с нагрузкой)
- Плавный старт: Попробовать тронуться на 1-й передаче на ровном участке. Снегоуборщик должен поехать без сильного буксования нового кольца.
- Движение под нагрузкой: Проехать 10–15 метров по неглубокому снегу или гравию. Двигатель не должен терять обороты при включенном приводе, а снегоуборщик не должен замедляться.
- Развороты: Проверить поворот с блокировкой одного колеса (если есть курки на рукоятках). Маневр должен выполняться легко.
- Работа шнека: Включить привод шнека. Убедиться, что он вращается, а привод колес при этом не отключается (если конструкция не предусматривает автоматической остановки колес при включении шнека).
- Температура узла: После 5–10 минут работы заглушить двигатель и осторожно (не касаясь голыми руками) проверить температуру фрикционного узла через технологические отверстия. Узел должен быть теплым, но не раскаленным (рука терпит). Сильный нагрев говорит о перекосе или перетяжке.
Этап 5: Финальный осмотр
- Отсутствие вибраций: Проверить, не бьет ли в рукоятки при движении.
- Проверка на потеки: Осмотреть пол под снегоуборщиком на предмет утечки топлива или масла, которые могли возникнуть при наклоне машины.
- Уборка инструмента: Убедиться, что в раме не забыты ветошь, ключи или крепеж.
