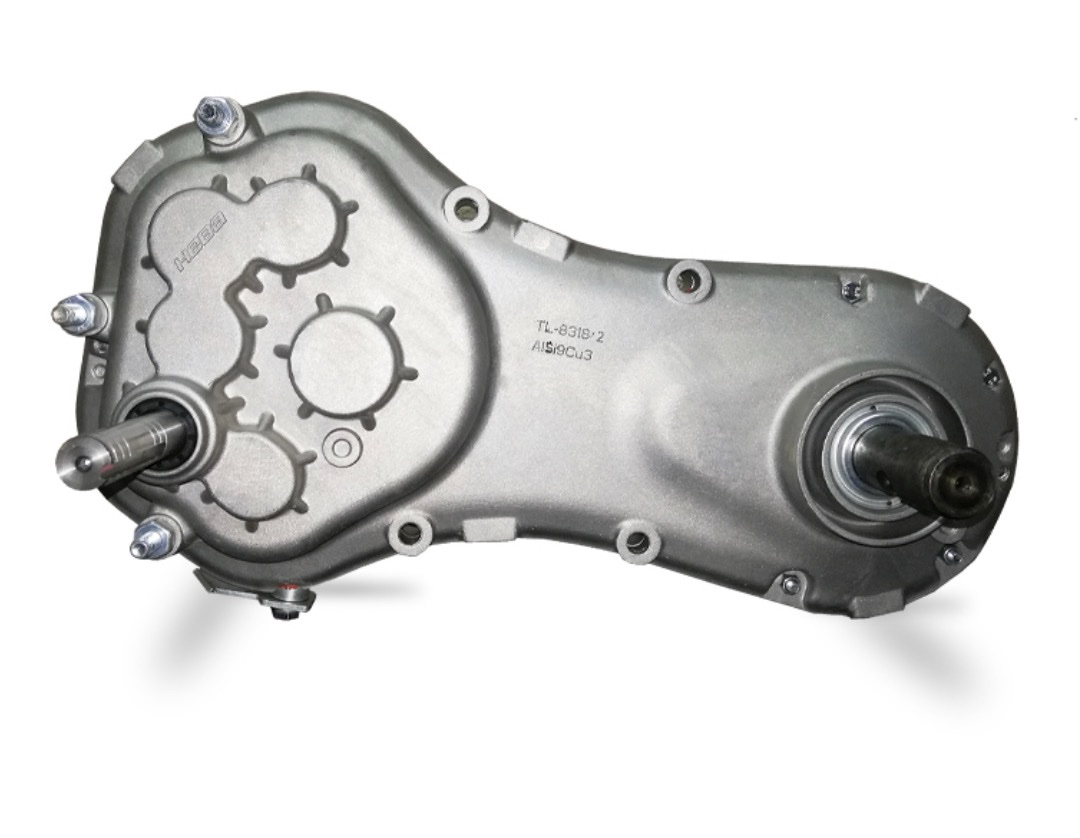

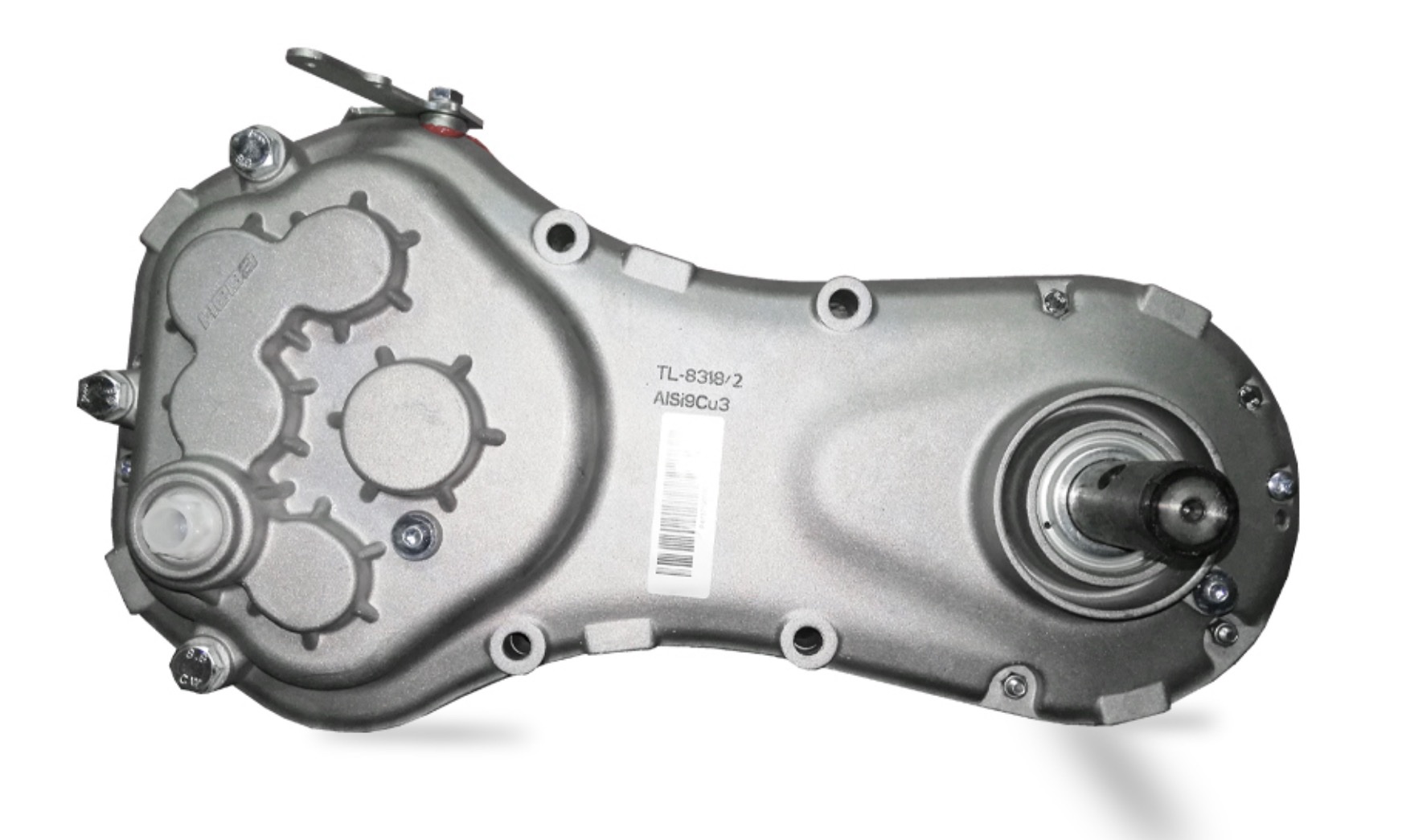

Редуктор Нева МК-200

Редуктор МК-200 (арт. 005.65.0400-08Т) — оригинальная запчасть для мотокультиватора НЕВА МК-200 и мотоблока НЕВА МБ Компакт

Редуктор МК-200 — это оригинальный шестерёнчато-цепной маслонаполненный редуктор в алюминиевом корпусе, предназначенный для передачи крутящего момента от двигателя внутреннего сгорания к исполнительным механизмам мотокультиватора «НЕВА» МК-200 и мотоблока «НЕВА» МБ Компакт. Деталь производится на заводе ЗАО «Красный Октябрь-Нева» в Санкт-Петербурге — крупнейшем российском изготовителе малой сельскохозяйственной техники. Редуктор обеспечивает две передачи переднего хода и одну передачу заднего хода, что позволяет эффективно работать на почвах различной плотности и выполнять широкий спектр агротехнических операций.

Назначение и область применения

Редуктор МК-200 является ключевым элементом трансмиссии мотокультиватора. Он преобразует крутящий момент двигателя в усилие, необходимое для вращения фрез-культиваторов или колёс мотоблока. Благодаря многоступенчатой конструкции с механическим реверсом и переключением передач на руле, оператор может выбирать оптимальный скоростной режим в зависимости от типа выполняемой работы — культивации, вспашки, окучивания, перевозки грузов или работы с прицепным оборудованием.

Редуктор применяется в составе следующих моделей мототехники «НЕВА»:

• Мотокультиватор НЕВА МК-200 (модификации с 2012 года выпуска, включая версии с двигателями Honda, Subaru, Briggs & Stratton и отечественными аналогами);
• Мотоблок НЕВА МБ Компакт (выпуска до мая 2015 года, а также модификации с августа 2015 по май 2017 года).

Редуктор рассчитан на эксплуатацию при температуре окружающего воздуха от минус 15 до плюс 35 °C, что делает его пригодным для работы в климатических условиях большинства регионов России.

Конструкция и технические характеристики

Редуктор МК-200 представляет собой механический шестерёнчато-цепной механизм в прочном литом корпусе из алюминиевого сплава. Алюминиевый корпус обеспечивает эффективный отвод тепла при продолжительной работе под нагрузкой и имеет развитое оребрение на внутренних поверхностях. Нижняя часть корпуса выполнена обтекаемой формы, что снижает сопротивление при прохождении через почву.

Смазка внутренних деталей редуктора обеспечивается разбрызгиванием трансмиссионного масла. Валы шестерён вращаются в шариковых подшипниках, что обеспечивает плавность хода и долговечность узла. Переключение передач производится механизмом в виде вилки и рычага переключателя, который выведен на рулевую колонку.

Основные технические параметры:

Частота вращения выходного вала при оборотах двигателя 3600 об/мин (максимальная мощность):

• Первая передача — 30 об/мин;
• Вторая передача — 132 об/мин;
• Задний ход — 30 об/мин.

Низкая частота вращения на первой передаче обеспечивает высокий крутящий момент, что критически важно при обработке тяжёлых и целинных почв. Вторая передача используется для транспортных операций и лёгкой культивации. Задний ход позволяет маневрировать на ограниченном пространстве и освобождать фрезы от намотанной растительности.

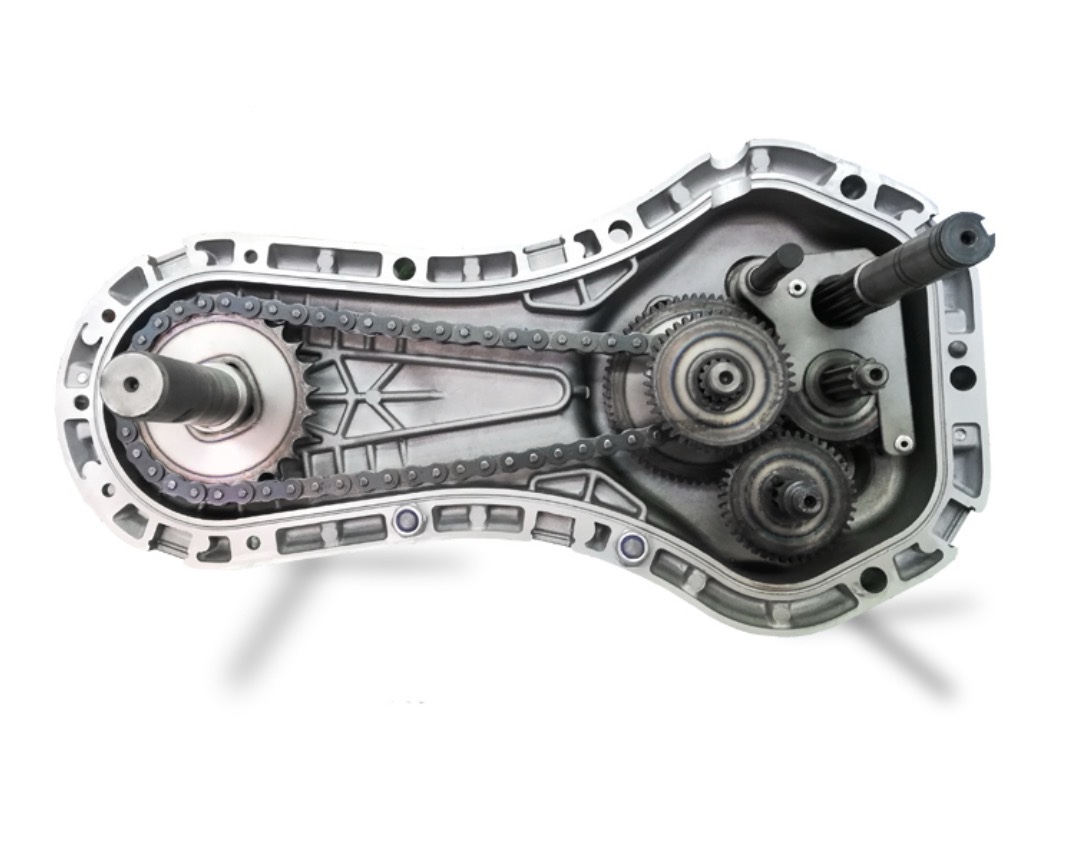

Внутреннее устройство редуктора

Редуктор МК-200 имеет многоступенчатую кинематическую схему. Внутри корпуса расположены:

• Вал входной — принимает крутящий момент от ведомого шкива клиноременной передачи;
• Блок-вал — промежуточный узел с шестернями для переключения передач;
• Вал промежуточный с шестернёй z=16 и колесом z=43 — обеспечивает понижение оборотов и увеличение крутящего момента;
• Вал выходной — передаёт вращение на полуоси, к которым крепятся фрезы-культиваторы или колёса;
• Вилка переключателя и ось переключателя — механизм переключения передач;
• Манжеты ГОСТ 8752-79 (II-1-30×52-2) — уплотнительные элементы, предотвращающие утечку масла;
• Цепная передача — часть комбинированной шестерёнчато-цепной схемы.

Комбинация зубчатых шестерён и цепной передачи в одном корпусе — это компромиссное инженерное решение, которое сочетает в себе высокую надёжность шестерёнчатой передачи и эксплуатационную гибкость цепной при относительно невысокой стоимости производства. Шестерёнчатая часть принимает на себя основные ударные нагрузки при культивации, а цепная передача обеспечивает плавность и бесшумность работы на промежуточных ступенях.

Комплект поставки

Редуктор МК-200 поставляется в сборе, без масла. В комплект входят все необходимые монтажные элементы для быстрой установки на мототехнику:

Перед установкой редуктора на мотокультиватор необходимо залить трансмиссионное масло в объёме 1,15 литра через отверстие под пробку-сапун. Масло заливается до уровня контрольного отверстия: для проверки уровня поставьте мотоблок на ровную поверхность и выкрутите пробку контроля — при достаточном уровне из отверстия будет заметна течь масла.

Преимущества оригинального редуктора МК-200

Заводское качество. Редуктор произведён на специализированном предприятии «Красный Октябрь-Нева» с соблюдением всех технологических стандартов конструкторской и технологической документации. Каждая деталь проходит контроль качества на этапе приёмки ОТК. Использование оригинальных запчастей гарантирует точность посадочных размеров, геометрию шестерён и цепи, а также правильную работу механизма переключения передач.

Полная совместимость. Редуктор разработан специально для мотокультиватора НЕВА МК-200 и мотоблока МБ Компакт. Установка не требует доработок, дополнительных переходников или адаптеров — все крепёжные отверстия, шлицы и посадочные места полностью соответствуют оригинальной конструкции.

Долговечность. Шестерёнчато-цепная конструкция в алюминиевом корпусе с шариковыми подшипниками и системой разбрызгивания масла рассчитана на длительную эксплуатацию в тяжёлых условиях. Заявленный срок службы редуктора — 5 лет, гарантия изготовителя — 12 месяцев со дня продажи через торговую сеть.

Ремонтопригодность. Редуктор допускает разборку и замену отдельных внутренних компонентов — шестерён, цепи, манжет, подшипников. Запчасти для ремонта доступны в специализированных магазинах. При необходимости полной замены редуктора операция выполняется в течение 1–2 часов с использованием стандартного слесарного инструмента.

Универсальность применения. Редуктор обеспечивает работу не только с фрезами-культиваторами, но и с полным перечнем навесного и прицепного оборудования: плугом, окучником, картофелевыкапывателем, транспортной тележкой. При установке дополнительного шкива с роликом отбора мощности мотокультиватор МК-200 может быть доукомплектован до уровня мотоблока с расширенным функционалом.

Модификации и артикулы

За время производства редуктора МК-200 завод «Красный Октябрь-Нева» выпускал несколько модификаций, которые могут отличаться незначительными конструктивными изменениями:

• 005.65.0400 — базовая версия для ранних модификаций МК-200 (2012–2014 годы выпуска);
• 005.65.0400-07Т — промежуточная модификация;
• 005.65.0400-08Т — актуальная модификация, устанавливаемая на мотокультиваторы МК-200 (с ноября 2015 года) и мотоблоки МБ Компакт (с августа 2015 по май 2017 года). Отличается обновлённой кинематической схемой и улучшенными уплотнениями.

При заказе редуктора рекомендуется уточнить год выпуска вашей мототехники для подбора соответствующей модификации. В случае сомнений обратитесь к продавцу-консультанту — артикул указан в руководстве по эксплуатации и на маркировке редуктора.

Обслуживание редуктора

Правильное и своевременное обслуживание редуктора МК-200 — залог его долгой и безотказной работы. Производитель регламентирует следующие виды технического обслуживания:

Ежедневно перед началом работы:

• Проверить надёжность крепления редуктора к раме и затяжку резьбовых соединений;
• Проверить состояние и натяжение приводного ремня (расслоение ремня не допускается);
• Проверить отсутствие течи масла из редуктора;
• Проверить уровень масла в редукторе — при недостаточном уровне долить масло до контрольного отверстия;
• После окончания работы очистить редуктор от пыли, грязи и налипшей почвы, особенно в месте выхода полуосей.

Через каждые 100 часов работы — замена масла в редукторе:

1. Установите мотоблок (мотокультиватор) в вертикальное положение;
2. Подставьте под редуктор ёмкость объёмом не менее 2 литров;
3. Выверните пробку-сапун, очистите её от загрязнений;
4. Выверните винт слива масла и слейте отработанное масло;
5. После слива вверните винт слива с прокладкой и затяните;
6. Залейте свежее трансмиссионное масло объёмом 1,15 литра через отверстие под пробку-сапун;
7. Вверните пробку-сапун.

Замена масла выполняется preferably сразу после работы, когда масло разогрето и легче сливается. Отработанное масло необходимо утилизировать в пункт приёма отработанных нефтепродуктов.

Регулировка переключения передач (при появлении постороннего шума или выбивания передач):

1. Установите руль в третье отверстие сверху;
2. Установите рычаг переключения передач в нейтральное положение между R и 1 передачей;
3. Прокатите мотоблок несколько раз вперёд и назад — колёса должны прокручиваться без постороннего шума;
4. При наличии шума расконтрите регулировочный болт, отвернув гайку, и ввинчивая регулировочный болт, найдите положение, при котором шум отсутствует.

Типичные неисправности и их причины

При эксплуатации редуктора МК-200 возможны следующие характерные неполадки:

Выбивание передач. Наиболее распространённая проблема, связанная с износом шестерён на шлицах или ослаблением механизма фиксации. Часто устраняется регулировкой переключения передач. Если регулировка не помогает, может потребоваться замена изношенных шестерён или блока-вала.

Утечка масла. Возникает при износе или повреждении манжет (сальников) в месте выхода полуосей и входного вала. Для устранения требуется замена манжет ГОСТ 8752-79 (II-1-30×52-2). Также утечка может быть вызвана ослаблением винта слива масла или пробки-сапуна — в этом случае достаточно подтянуть резьбовые соединения.

Посторонний шум (треск) в редукторе. Указывает на износ подшипников, шестерён или цепи, либо на недостаточный уровень масла. Сначала проверьте уровень и качество масла — при необходимости долейте или замените. Если шум сохраняется, редуктор требует разборки и дефектовки внутренних элементов.

Затруднённое переключение передач. Может быть вызвано износом вилки переключателя, загрязнением механизма переключения или повреждением троса переключения передач. В большинстве случаев достаточно смазать трос и механизм переключения, при износе вилки — заменить её.

Полная замена редуктора рекомендуется в случаях, когда ремонт отдельных узлов экономически нецелесообразен: сильный износ корпуса, множественные повреждения шестерён и цепи, разрушение подшипниковых гнёзд. Оригинальный редуктор в сборе обеспечивает восстановление работоспособности мототехники до заводского уровня и сопровождается гарантией 12 месяцев.

Хранение и консервация

При кратковременном хранении мототехники (до 1 месяца) необходимо смазать моторным маслом наружные поверхности полуосей редуктора и входного вала, а ножи фрез-культиваторов обернуть в промасленную бумагу.

При длительном хранении (более 1 месяца) дополнительно:

• Слить масло из редуктора, если планируется хранение более 6 месяцев;
• Детали, не имеющие наружных лакокрасочных покрытий, смазать консервационным маслом марки К-17 ГОСТ 10877-76, предварительно очистив их от грязи и обезжирив;
• Хранить мототехнику в сухом проветриваемом помещении.

Гарантия и гарантийные обязательства

Предприятие-изготовитель гарантирует соответствие качества редуктора требованиям конструкторской и технологической документации при соблюдении потребителем условий транспортирования, хранения и эксплуатации редуктора в составе мототехники, изложенных в Руководстве по эксплуатации.

• Гарантийный срок эксплуатации — 12 месяцев со дня продажи редуктора через торговую сеть;
• Гарантийный срок хранения — 12 месяцев со дня приёмки ОТК на предприятии-изготовителе;
• Срок службы редуктора — 5 лет.

Гарантия не распространяется на повреждения, возникшие в результате нарушения правил эксплуатации, использования нерекомендованных масел, механических повреждений и самостоятельной разборки редуктора в гарантийный период.

Почему стоит выбрать оригинальный редуктор МК-200

Оригинальный редуктор МК-200 от завода «Красный Октябрь-Нева» — это не просто запчасть, а залог надёжной и производительной работы вашего мотокультиватора или мотоблока на долгие годы. В отличие от аналогов сторонних производителей, оригинальный редуктор гарантирует:

• Точное соответствие посадочным размерам и кинематической схеме;
• Качество материалов, термообработки шестерён и термообработки цепи, заложенное в заводскую технологию;
• Корректную работу механизма переключения передач без выбивания и заедания;
• Заводскую гарантию 12 месяцев и послегарантийную поддержку;
• Доступность запчастей для последующего ремонта и обслуживания.

Приобретение оригинального редуктора — это инвестиция в надёжность вашей техники, которая окупается за счёт снижения простоев, затрат на повторный ремонт и потери урожая из-за неисправного оборудования.

Как заказать

Для оформления заказа добавьте редуктор МК-200 в корзину или свяжитесь с нашим менеджером по телефону. При заказе укажите год выпуска вашей мототехники — это поможет подобрать правильную модифику редуктора. Доставка осуществляется по всей России транспортными компаниями. Редуктор поставляется в заводской упаковке с паспортом и полным комплектом монтажных элементов.

Если у вас остались вопросы по совместимости, характеристикам или установке редуктора МК-200 — мы готовы помочь. Обратитесь к нам, и мы подберём оптимальное решение для вашей техники.
